4 Pasos a seguir para conectar una cámara análoga

Publicado en Marzo de 2016


Diagrama y relación de lentes CCTV

1. Ubicación de elementos


Diagrama y relación de lentes CCTV
Antes de realizar cualquier instalación lo primero que debe estar muy claro es la ubicación de cada una de las cámaras y el área que se desea cubrir con cada una de ellas (algunas pueden tener objetivo de sólo reconocimiento de presencia y otras pueden tener como objetivo identificar personas o billetes por ejemplo) esto implica escoger adecuadamente el tipo de cámara y si es en interior o exterior. Planear adecuadamente estos puntos evitará sobrecostos y tiempo de entrega.

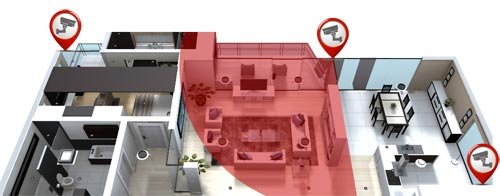

Las cámaras deben ubicarse en un lugar alto y en esquina contraria al acceso principal para aprovechar la apertura del ángulo y evitar puntos muertos de monitoreo (el ángulo de la cámara abre como muestra la imagen en el área señalada)

Los DVR o PC que realizan la grabación del video y permiten la transmisión remota deben ubicarse en un lugar donde el acceso sea limitado o controlado por personas de confianza para evitar manipulación de las grabaciones.

Es recomendable además tener una UPS que permita realizar las grabaciones aún en ausencia de energía, ésta debe alimentar el DVR y las cámaras, por lo menos a las del acceso principal.

2. CONEXIÓN DE LA CÁMARA AL CABLE


Una vez instalada la cámara con su soporte procedemos a la conexión.

Los conectores de video generalmente son amarillos, se conectan con conectores BNC, la señal puede transmitirse por cable RG6 terminando en el conector que muestra la primera línea o puede ser UTP escogiendo uno de los 4 pares.
Diagrama y relación de lentes CCTV
Éste se conecta a su vez al dispositivo de video, llamado balun (éste dispositivo transmite 400m en color o 600m en blanco y negro, si es activo hasta 2400m en color), cuya terminal al igual que el RG6 conecta con el terminal de entrada de la cámara.

La conexión de energía suele ser siempre negra y se conecta independiente de la transmisión de video. El adaptador puede conectarse en una caja de paso, al lado de la cámara o en el punto del DVR con transmisión de un video balun con energía en cuyo caso la distancia a la cámara no debe superar los 100m.

3. CONEXIÓN DEL DVR AL CABLE DE TRANSMISIÓN


Diagrama y relación de lentes CCTV
El conector de video en el DVR o en la tarjeta PCI es de la forma que muestra la imagen BNC (hembra). La conexión que proviene del cable de transmisión tiene la misma terminación como el paso 2, de ésta manera el enlace entre cámara y centro de monitoreo (DVR o PC) están listos.

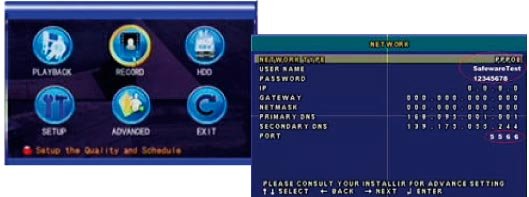

4. CONFIGURACIÓN DEL DVR


Diagrama y relación de lentes CCTV
Después de confirmar la señal de video de la cámara en el DVR o PC, procedemos a dar el nombre del canal, que es la cámara que tenemos en esa conexión, Ej.: Parqueadero, oficina.

Esto es importante para tener orden en la identificación de las grabaciones a cada canal, es importante especificar la calidad de visualización en tiempo real y la calidad de la grabación, además de la cantidad de fps cada cámara puede tener distintas necesidades.

Por ejemplo en un lugar de mucho movimiento es importante 30 fps, en un lugar de poco movimiento 20 fps o menos, se pueden grabar los detalles necesarios.

Estos ítems además son determinantes a la hora de que el disco duro tenga más o menos días de grabación. Para monitorear por internet el video, es necesario configurar la dirección IP del DVR o PC, ésta dirección a su vez debe configurarse en el router de conexión como el DMZ. De ésta manera se podrá monitorear remotamente en tiempo real (para más detalles ir al enlace de configuración del DMZ).
