Instrucción guiada para la configuración de DMZ

Publicado en Septiembre de 2013



Ubicacion de elementos CCTV
Para la configuración del DVR, es necesario tener en cuenta ciertos parámetros y elementos ya establecido y previamente preparados.

1. TENER UNA IP FIJA: Tengamos en cuenta que existen dos tipos de IP la fija (estática) y la dinámica.

Cuando la IP es “FIJA” este código o combinación numérica que veíamos en la definición de IP, no varía, siempre es el mismo.

Cuando es “DINÁMICA”, si varía, por tanto, puede ser que cada vez que conectemos, apagamos y encendemos el MODEM o bajo determinadas circunstancias particulares nos asignen una diferente.

En nuestro caso particular y desde hace tiempo, al contratar la conexión a Internet con las compañías de telefonía en nuestro domicilio, lo normal es que contemos con direcciones IP dinámicas, si la quisiéramos estática o fija deberíamos pagar por ello.
Las compañías telefónicas por lo general ya no hacen esta configuración a líneas residenciales; solo líneas comerciales.

• La IP Privada o IP local la IP Pública:
Será IP privada la que identifica el equipo dentro de nuestra propia red, e IP pública si lo identifica en una red externa.
Esta IP pública identifica nuestro equipo en Internet. Para saber nuestra IP Pública, podemos utilizar diversos servicios Web como por ejemplo estos:

• cual es mi IP
• Ver mi IP

Para conocer nuestra dirección Ip Privada, debemos abrir una ventana de línea de comandos en nuestro sistema Windows y para ello seguimos estos pasos:
1. Abrimos Inicio –> Ejecutar –> escribimos CMD y pulsamos en Aceptar.
2. ya en la ventana de línea de comandos escribimos: ipconfig y pulsamos Intro.
3. Ahí nos mostrará todos los datos. Dirección Ip privada, Puerta de enlace predeterminada, máscara de subred.
4. Para salir escribimos Exit y se cerrará esta ventana.

En caso de no tener una IP PÚBLICA FIJA, debemos consultar telefónicamente con la compañía telefónica que nos suministra el Internet y hacer petición de esta. Esta tipo de configuración tiene un costo adicional a la cuenta que comúnmente pagamos por nuestro servicio de Internet, pero es solo un cobro inico que llegara a tu cuenta un mes después de la instalación.


Pedir o configurar la DMZ


Una DMZ (del inglés Demilitarized zone) o Zona Desmilitarizada. Una zona desmilitarizada (DMZ) o red perimetral es una red local que se ubica entre la red interna de una organización y una red externa, generalmente Internet.

• El objetivo de una DMZ es que las conexiones desde la red interna y la externa a la DMZ estén permitidas, mientras que las conexiones desde la DMZ sólo se permitan a la red externa, es decir: los equipos locales (hosts) en la DMZ no pueden conectar con la red interna.

• Esto permite que los equipos (hosts) de la DMZ’s puedan dar servicios a la red externa a la vez que protegen la red interna en el caso de que intrusos comprometan la seguridad de los equipos (host) situados en la zona desmilitarizada. Para cualquiera de la red externa que quiera conectarse ilegalmente a la red interna, la zona desmilitarizada se convierte en un callejón sin salida.

• La DMZ se usa habitualmente para ubicar servidores que es necesario que sean accedidos desde fuera, como servidores de e-mail, Web y DNS.

• En nuestro caso configuramos una ip local en el DVR, La cual será la misma que establezcamos como DMZ.
Ubicacion de elementos CCTV
La DMZ es una configuración gratuita, una vez tengamos establecida la IP Fija hacemos petición de esta a la compañía telefónica que nos suministra el servicio de Internet, por lo general es el usuario quien establece a que IP local se le asigna esta configuración.

“ESTA ES LA IP QUE SE ESTABLECE EN EL DVR”


Demostración gráfica de la configuración en RED


Ingreso inicial Siempre aparecerá al inicio una ventana para logearse, por defecto es “user name” admin y “password” en blanco.
Instalación de una cámara IP
Configurar DMZ

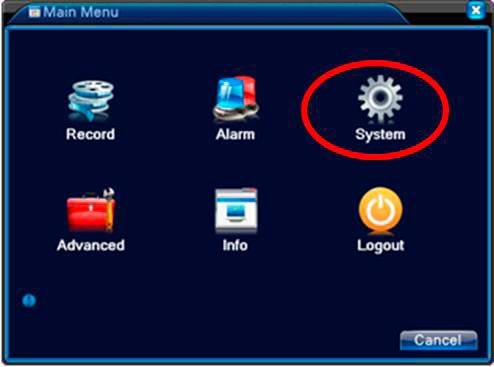

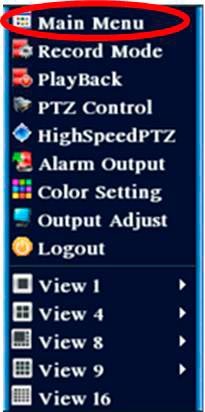

Una vez haya ingresado al sistema haga clic derecho sobre la pantalla y aparecerá un menú de acceso directo, luego clic izquierdo sobre main/menú o menú principal.


Una vez haya ingresado al sistema haga clic derecho sobre la pantalla y aparecerá un menú de acceso directo, luego clic izquierdo sobre main/menú o menú principal.

Configurar DMZ

Configurar DMZ

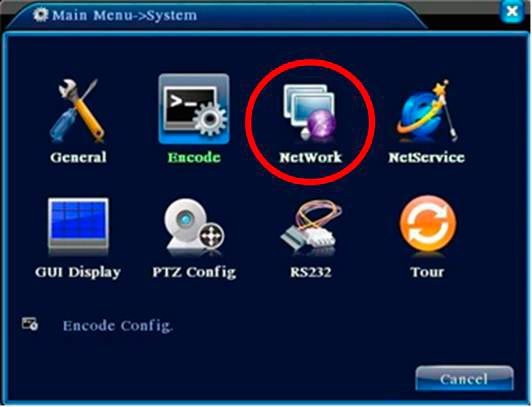

Una vez se despliegue el menú de sistema, clic en red o NetWork.


Nota: El servidor DHCP está pre-instalado.
Por lo tanto Se debe deshabilitar.
Configure la dirección IP. Por defecto: 192.168.1.10.

Esta IP es modificable para la configuración DMZ
Máscara de subred Ajuste el código de la máscara de subred. Por defecto: 255.255.255.0.
Puerta de enlace. Configurar la puerta de enlace predeterminada.
Por defecto: 192.168.1.1. debe configurarlo de acuerdo a la red interna.

Configuración DNS del dominio servidor de nombres. Se traduce el nombre de dominio en direcciones IP. La dirección IP es ofrecido por el proveedor de red. La dirección debe establecer y reiniciar entonces funciona.
Puerto TCP por defecto: 34567.
Puerto HTTP por defecto: 80.
